Калькулятор XING

Выберите варинант привода/ручки и параметры окна нажмите "ОК" и получите расчет фурнитуры на 1 окно. Ниже представлен полный список элементов оконной фурнитуры XING.
Максимальный вес створки для поворотно-откидного окна 100 кг, макс.ширина створки 1200мм, высота 2200мм.
Для поворотного окна максимальный вес створки 75 кг для 2 петель и 85кг для трех петель, макс.ширина створки 1200мм, макс.высота 2000мм

Ручка оконная 3-позиционная T1010 Ручка со штифтом 7мм без розетки T1026 Ручка со штифтом 7мм без розетки T1027

Тип окна
Цвет ручки
ШИРИНА по раме, мм
 ВЫСОТА по раме, мм
Толщина всех стекол СП, мм Вес СП = 1кг.

ПОДБОР фурнитуры XING на одно окно по параметрам

Элемент Описание Артикул ТБМ Кол-во Фото
Тяга фурнитурного паза Тяга соеднит ROTO алюминиевая 6м 334665 1 Тяга соеднит ROTO алюминиевая 6м

Расположение запорных элементов на раме, монтажная схема и расчет тяг

Обозначение тяг обвязки HOPO Обозначение тяг обвязки HOPO Монтажная схема накладная п/о фурнитура Xing Фрезеровка под редуктор Т1014 Xing

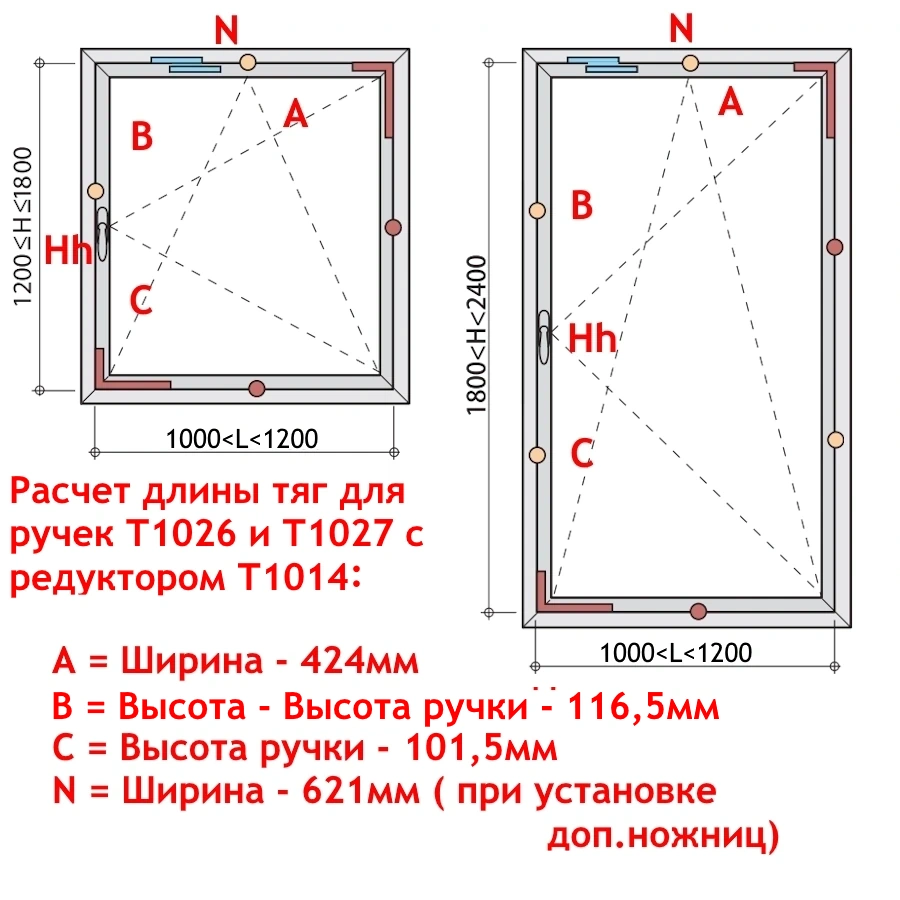

Расчет тяг. Ручка Т1010 с накладным редуктором SN15 Расчет тяг. Ручка Т1026 и T1027 с врезным редуктором T1014 Монтажная схема накладная п/о фурнитура Xing Фрезеровка под редуктор Т1014 Xing

Каталожные описания элементов фурнитуры XING

Описание Цвет Артикул ТБМ Инструкция Фото
К-т накладной п/о фурнитуры без ручки, ширина створки 365-465мм, до 100кг, белый белый T1018.07 К-т накладной п/о фурнитуры без ручки, ширина створки 365-465мм, до 100кг, белый

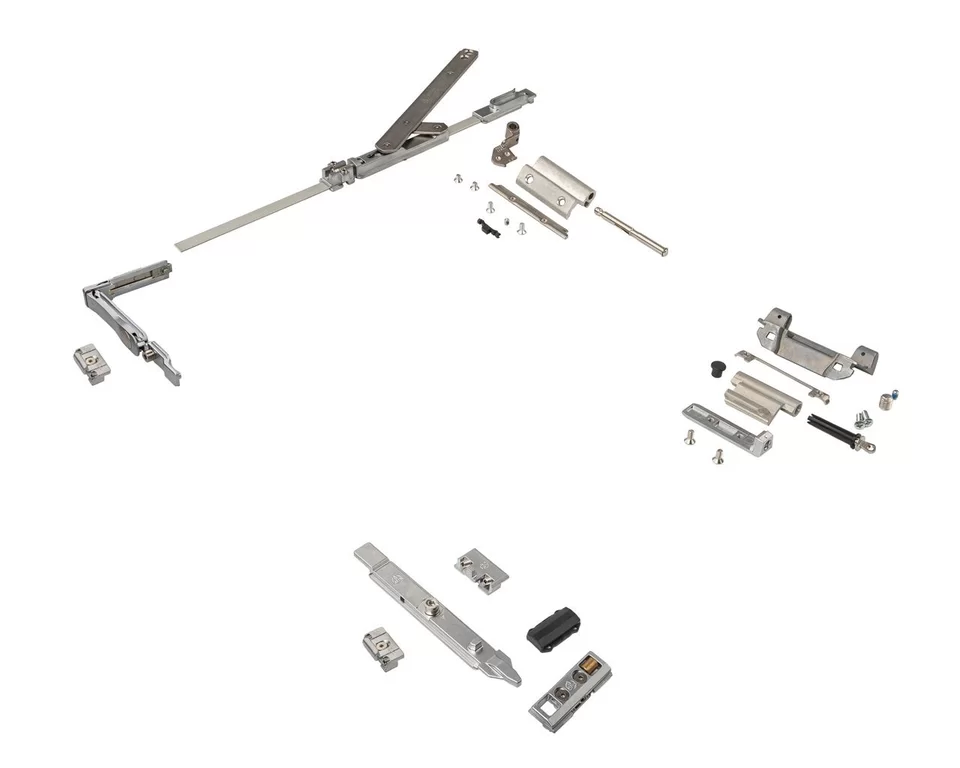

К-т накладной п/о фурнитуры без ручки, ширина створки 365-465мм, до 100кг, неокраш. неокраш. T1018.02 К-т накладной п/о фурнитуры без ручки, ширина створки 365-465мм, до 100кг, неокраш.

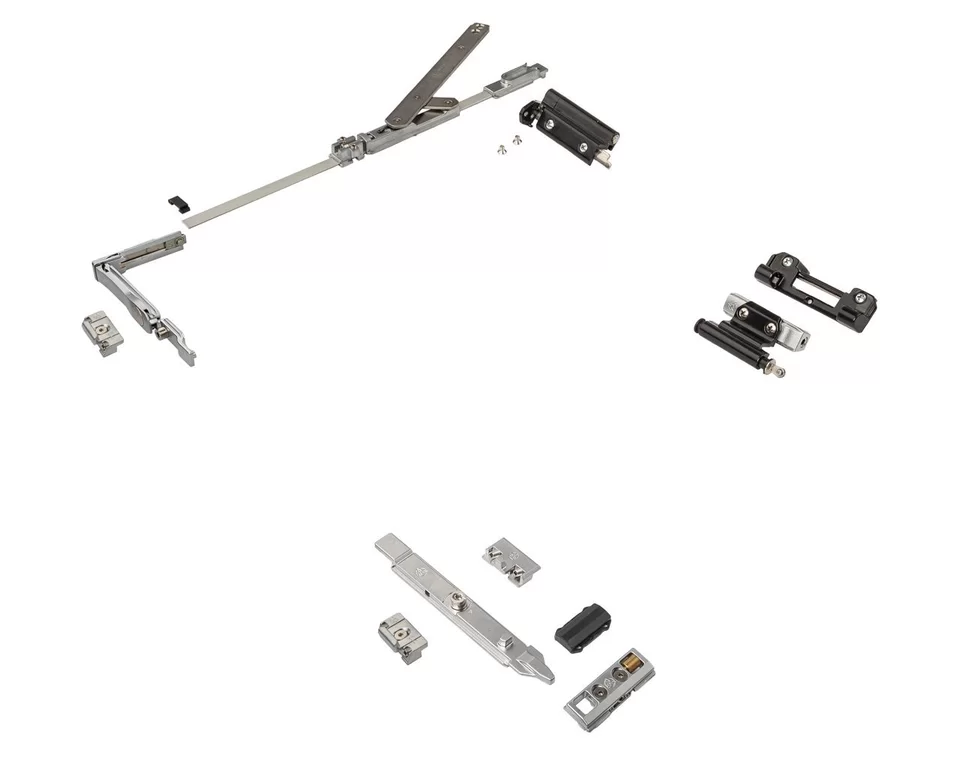

К-т накладной п/о фурнитуры без ручки, ширина створки 365-465мм, до 100кг, черный черный T1018.06 К-т накладной п/о фурнитуры без ручки, ширина створки 365-465мм, до 100кг, черный

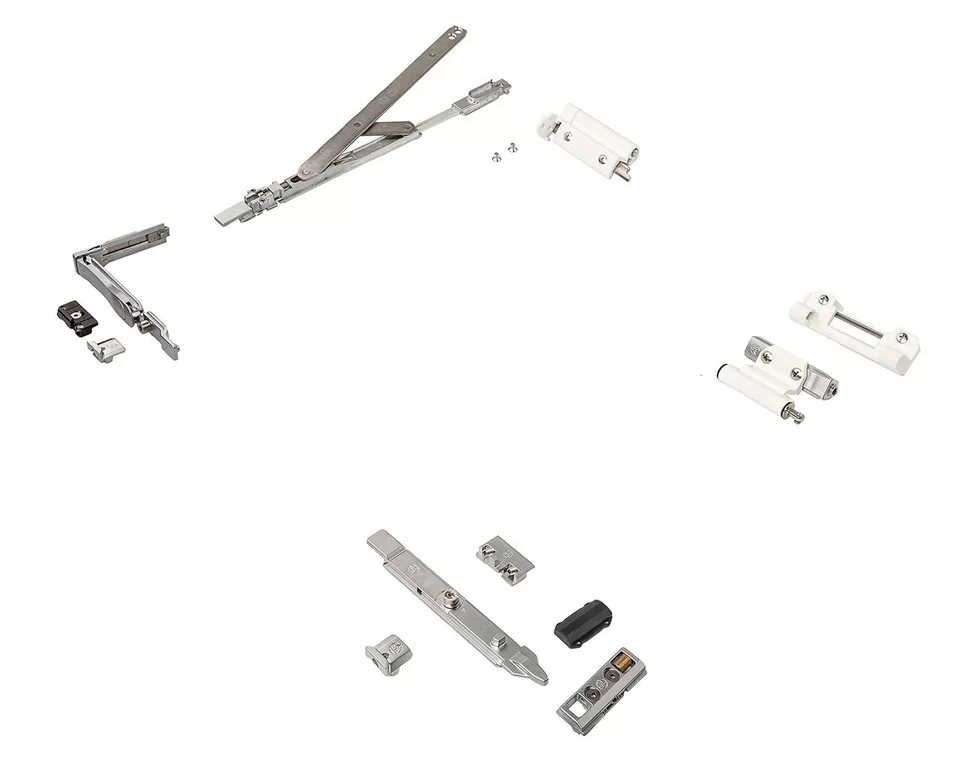

К-т накладной п/о фурнитуры без ручки, ширина створки 425-535мм, до 100кг, белый белый T1018.07-1 К-т накладной п/о фурнитуры без ручки, ширина створки 425-535мм, до 100кг, белый

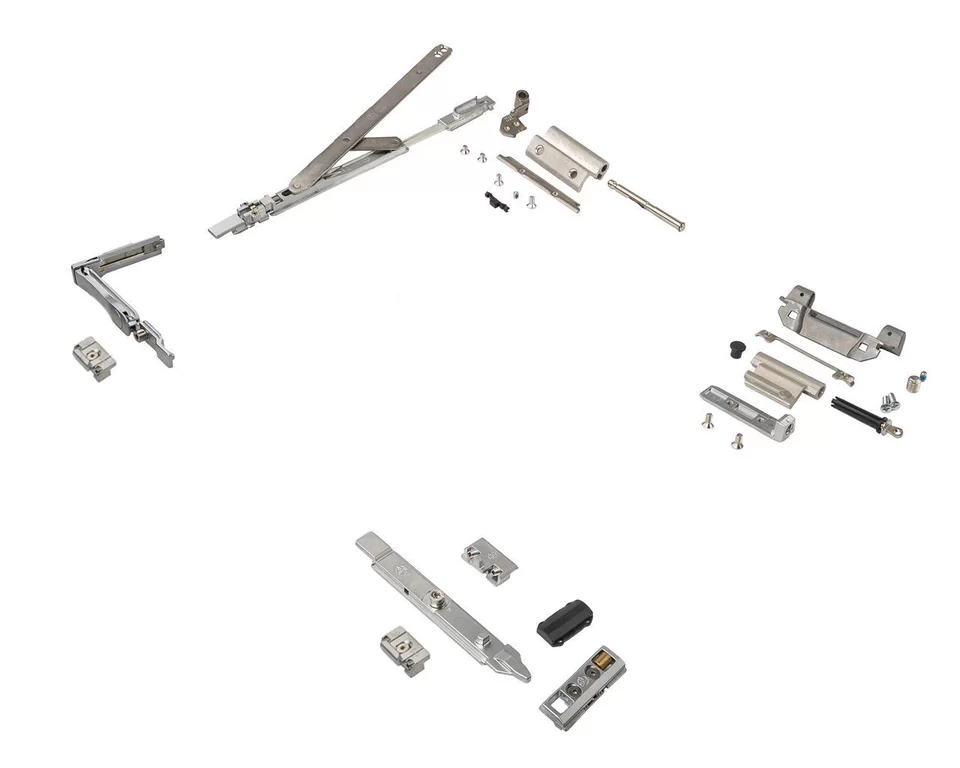

К-т накладной п/о фурнитуры без ручки, ширина створки 425-535мм, до 100кг, неокраш. неокраш. T1018.02-1 К-т накладной п/о фурнитуры без ручки, ширина створки 425-535мм, до 100кг, неокраш.

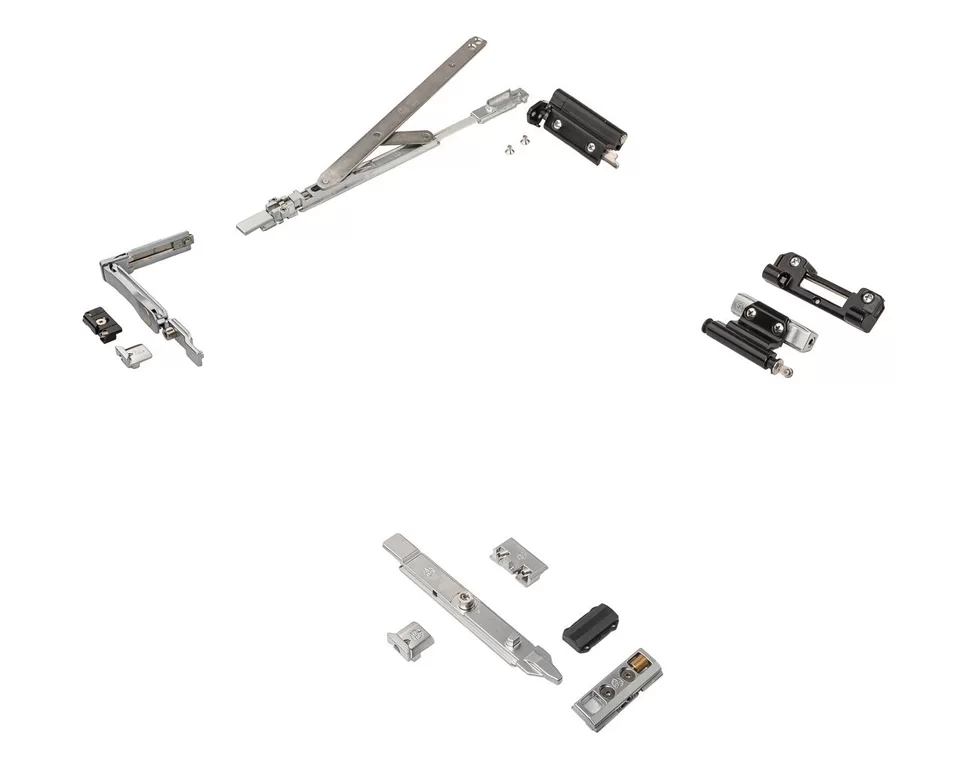

К-т накладной п/о фурнитуры без ручки, ширина створки 425-535мм, до 100кг, черный черный T1018.06-1 К-т накладной п/о фурнитуры без ручки, ширина створки 425-535мм, до 100кг, черный
К-т накладной п/о фурнитуры без ручки, ширина створки 495-935мм, до 100кг, белый белый T1017.07 К-т накладной п/о фурнитуры без ручки, ширина створки 495-935мм, до 100кг, белый
К-т накладной п/о фурнитуры без ручки, ширина створки 495-935мм, до 100кг, неокраш. неокраш. T1017.02 К-т накладной п/о фурнитуры без ручки, ширина створки 495-935мм, до 100кг, неокраш.
К-т накладной п/о фурнитуры без ручки, ширина створки 495-935мм, до 100кг, черный черный T1017.06 К-т накладной п/о фурнитуры без ручки, ширина створки 495-935мм, до 100кг, черный

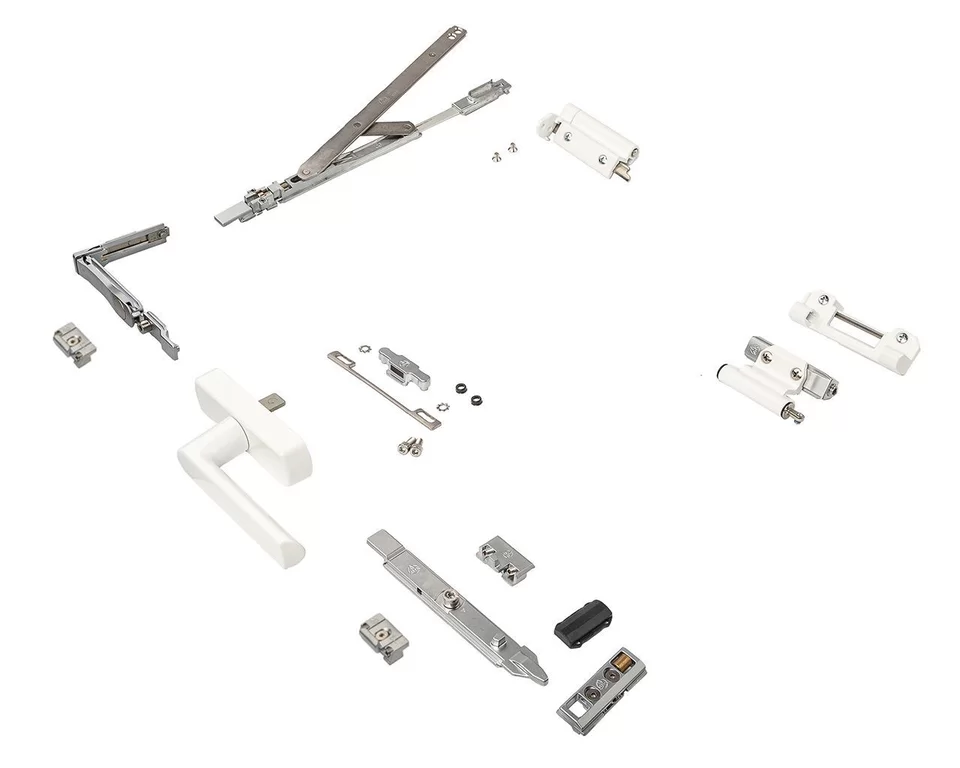

К-т накладной п/о фурнитуры с ручкой T1010, ширина створки 495-935мм, до 100кг, белый белый T1001.07 Manual_T1001_T1003.pdf К-т накладной п/о фурнитуры с ручкой T1010, ширина створки 495-935мм, до 100кг, белый

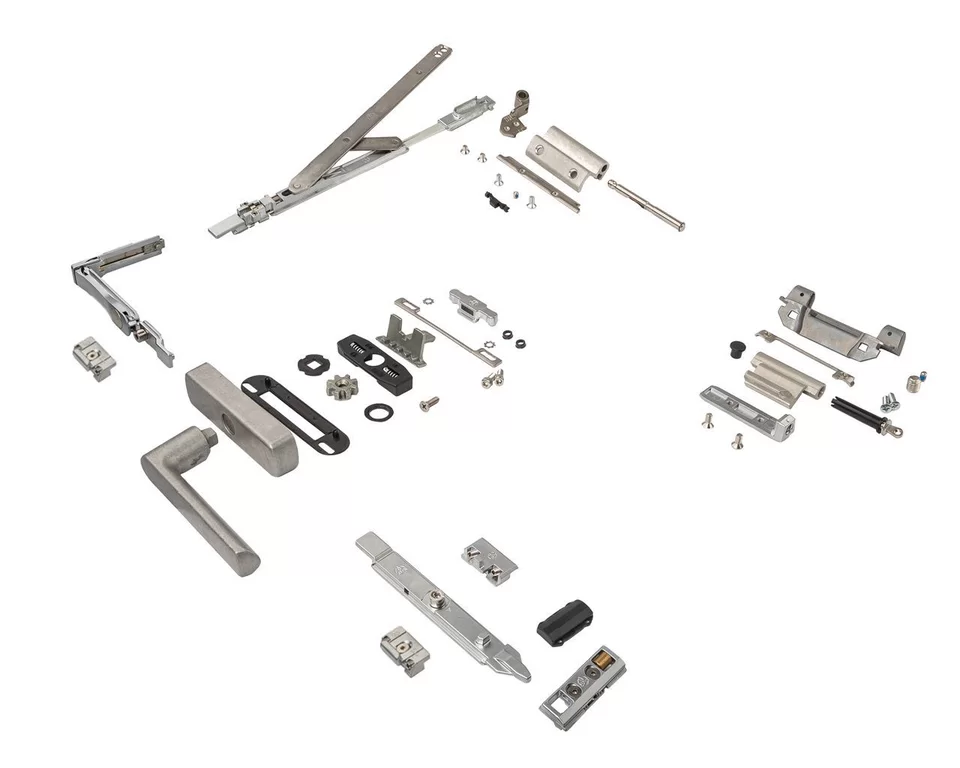

К-т накладной п/о фурнитуры с ручкой T1010, ширина створки 495-935мм, до 100кг, неокраш. неокраш. T1001.02 Manual_T1001_T1003.pdf К-т накладной п/о фурнитуры с ручкой T1010, ширина створки 495-935мм, до 100кг, неокраш.
К-т накладной п/о фурнитуры с ручкой T1010, ширина створки 495-935мм, до 100кг, черный черный T1001.06 Manual_T1001_T1003.pdf К-т накладной п/о фурнитуры с ручкой T1010, ширина створки 495-935мм, до 100кг, черный
К-т накладной поворотной фурнитуры без ручки, до 75кг, до 180°, белый. белый T1019.07 К-т накладной поворотной фурнитуры без ручки, до 75кг, до 180°, белый.
К-т накладной поворотной фурнитуры без ручки, до 75кг, до 180°, неокраш. неокраш. T1019.02 К-т накладной поворотной фурнитуры без ручки, до 75кг, до 180°, неокраш.

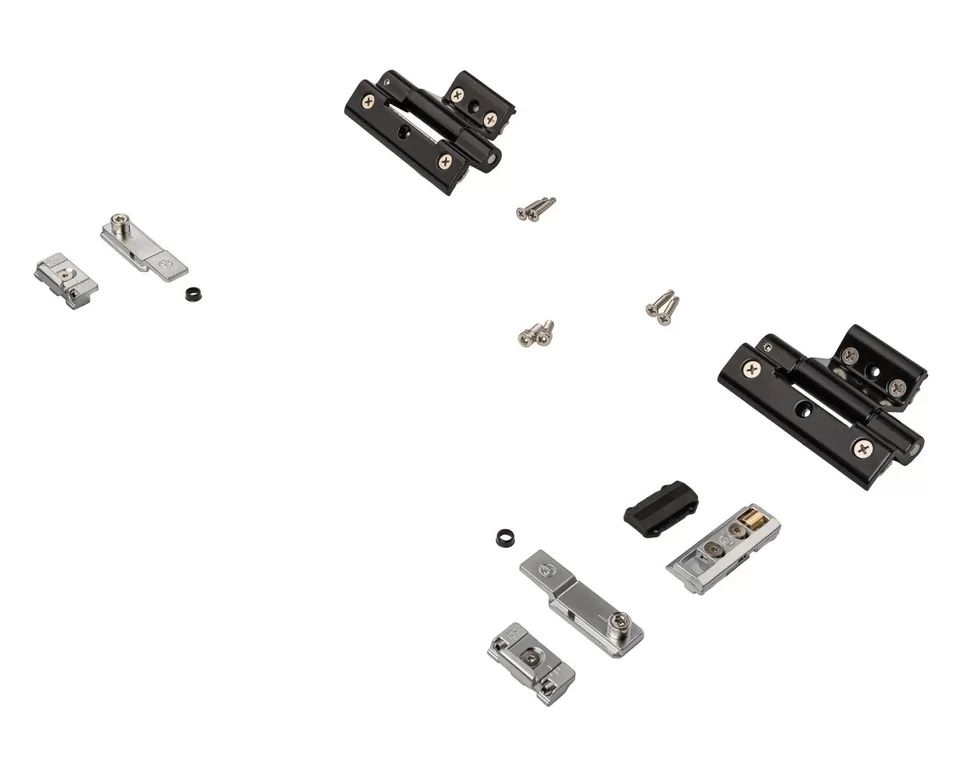

К-т накладной поворотной фурнитуры без ручки, до 75кг, до 180°, черный черный T1019.06 К-т накладной поворотной фурнитуры без ручки, до 75кг, до 180°, черный

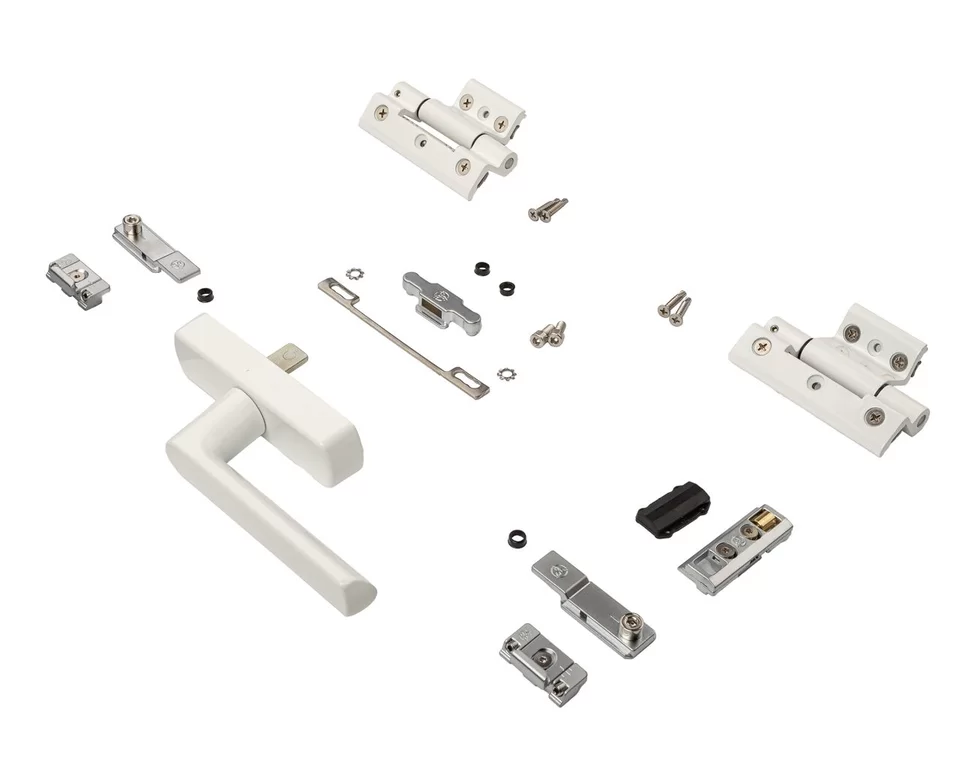

К-т накладной фурнитуры поворот. окна с ручкой T1010, до 75кг, до 180°, белый. белый T1005.07 К-т накладной фурнитуры поворот. окна с ручкой T1010, до 75кг, до 180°, белый.

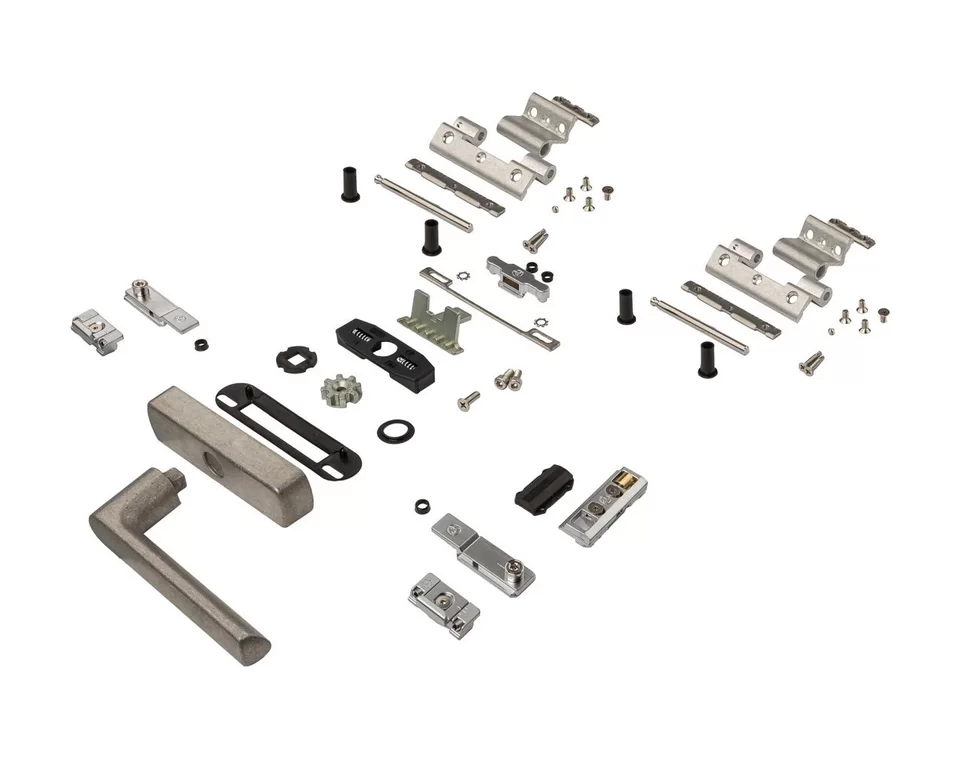

К-т накладной фурнитуры поворот. окна с ручкой T1010, до 75кг, до 180°, неокраш. неокраш. T1005.02 К-т накладной фурнитуры поворот. окна с ручкой T1010, до 75кг, до 180°, неокраш.

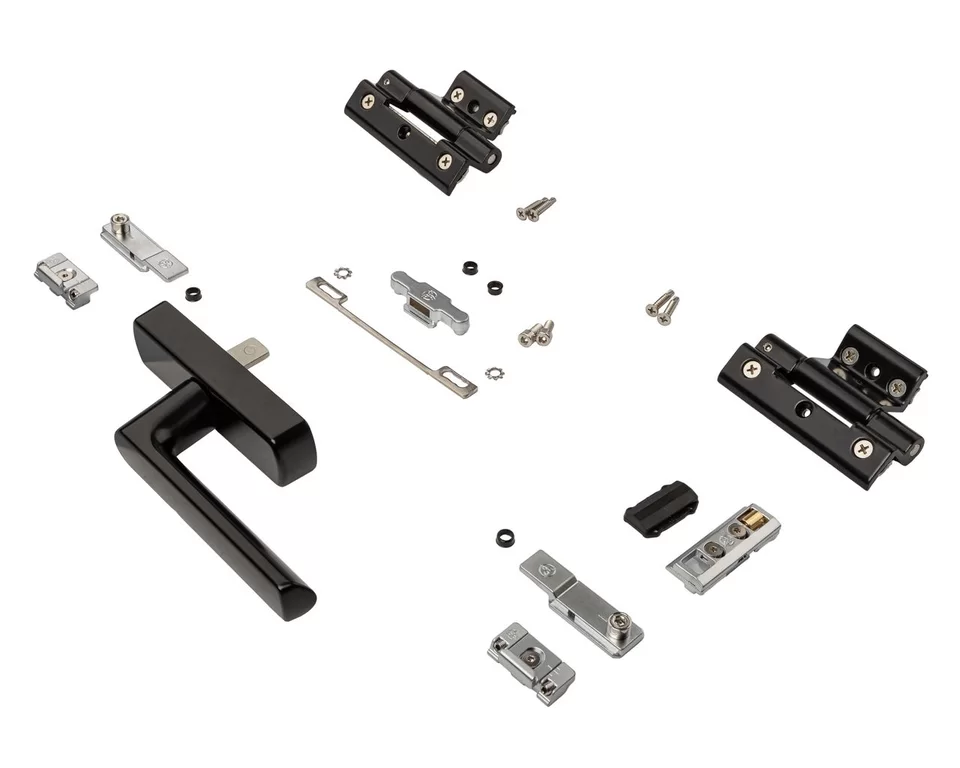

К-т накладной фурнитуры поворот. окна с ручкой T1010, до 75кг, до 180°, черный черный T1005.06 К-т накладной фурнитуры поворот. окна с ручкой T1010, до 75кг, до 180°, черный

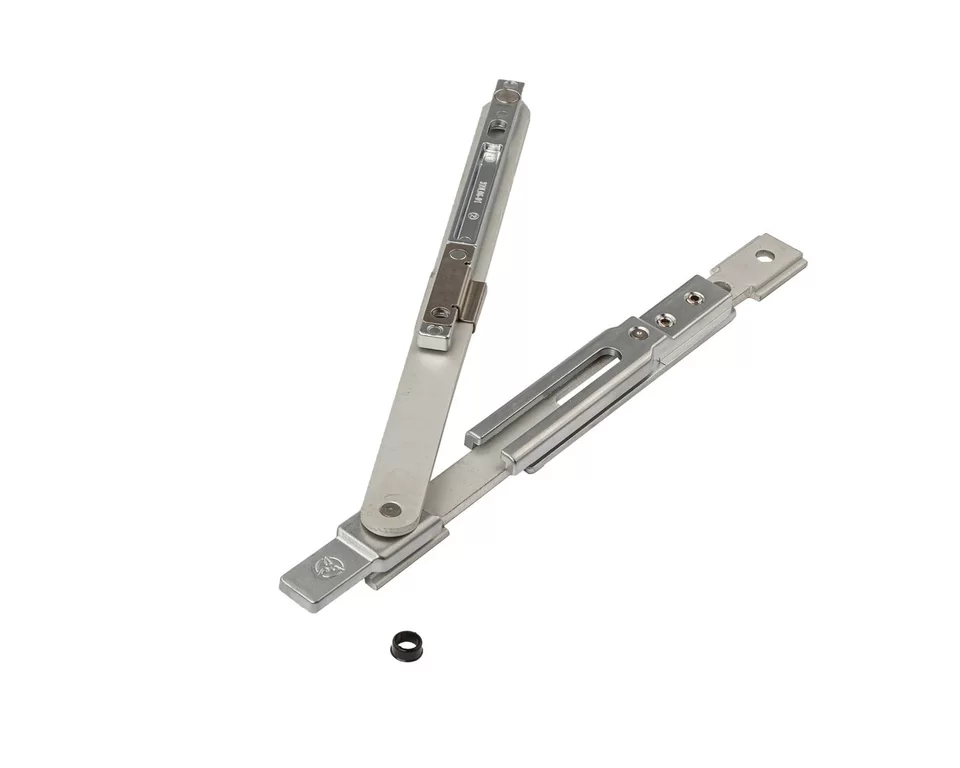

Ножницы дополнительные проходные для створок шире 1000мм неокраш. T1004 KDL06_auxilliary_scissors.pdf Ножницы дополнительные проходные для створок шире 1000мм
Ножницы ограничительные на откид или поворот неокраш. T1011 Limiter_FCC_T1011.pdf Ножницы ограничительные на откид или поворот
Ограничитель хода тяги/поворота ручки неокраш. T1012 Ограничитель хода тяги/поворота ручки

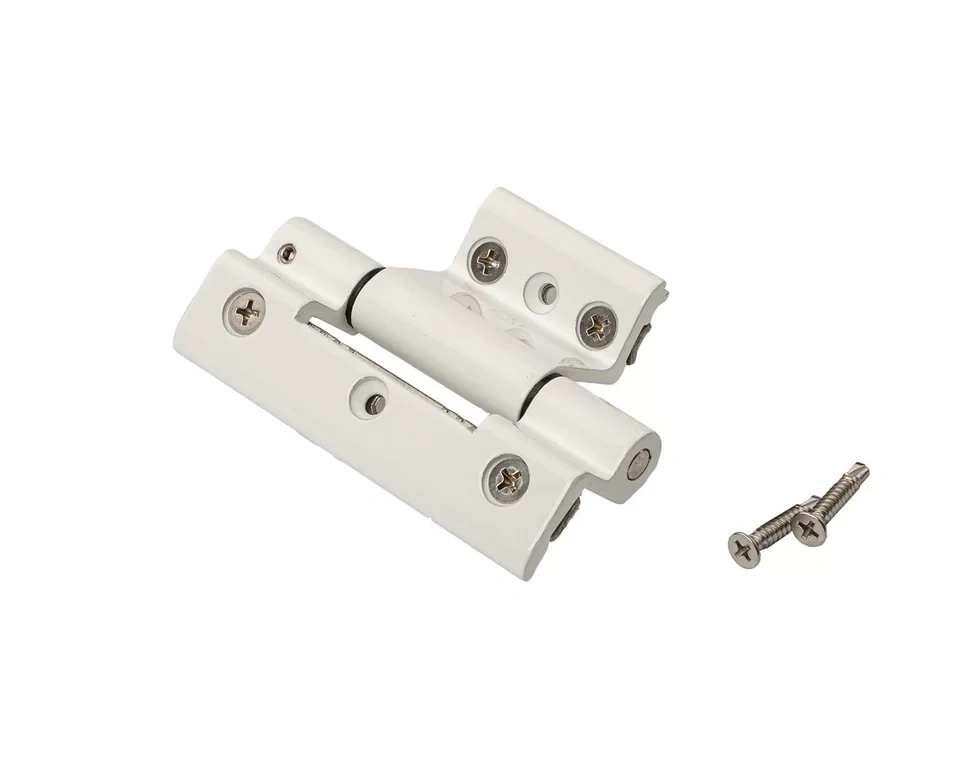

Петля поворотная оконная, белая неокраш. T1009.07 Петля поворотная оконная, белая

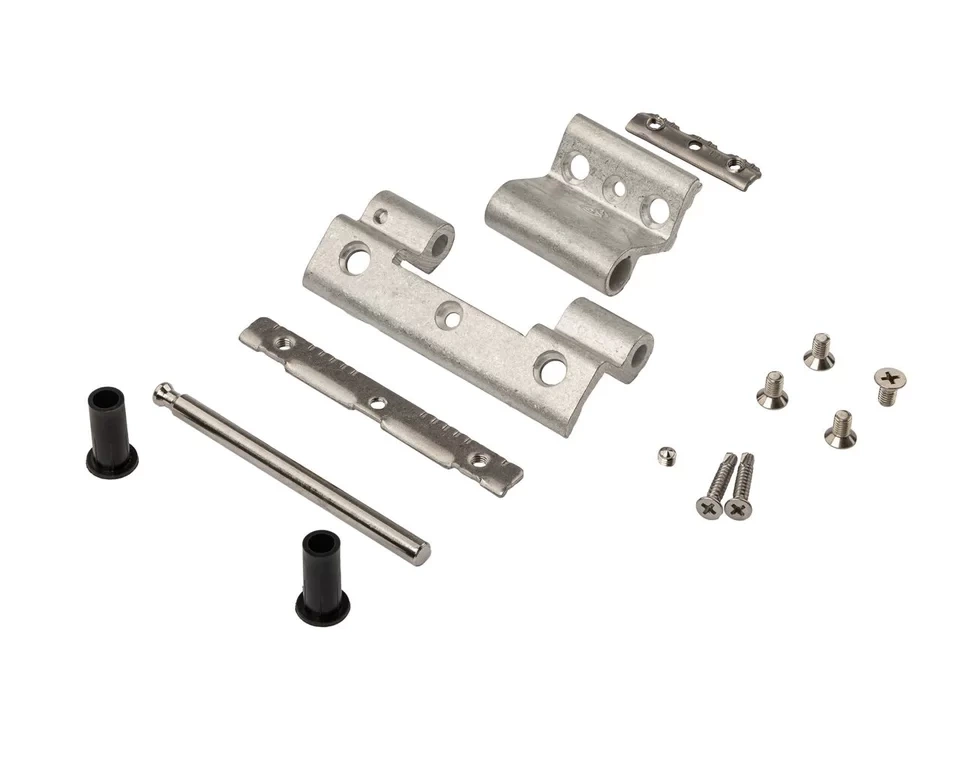

Петля поворотная оконная, неокраш. неокраш. T1009.02 Петля поворотная оконная, неокраш.

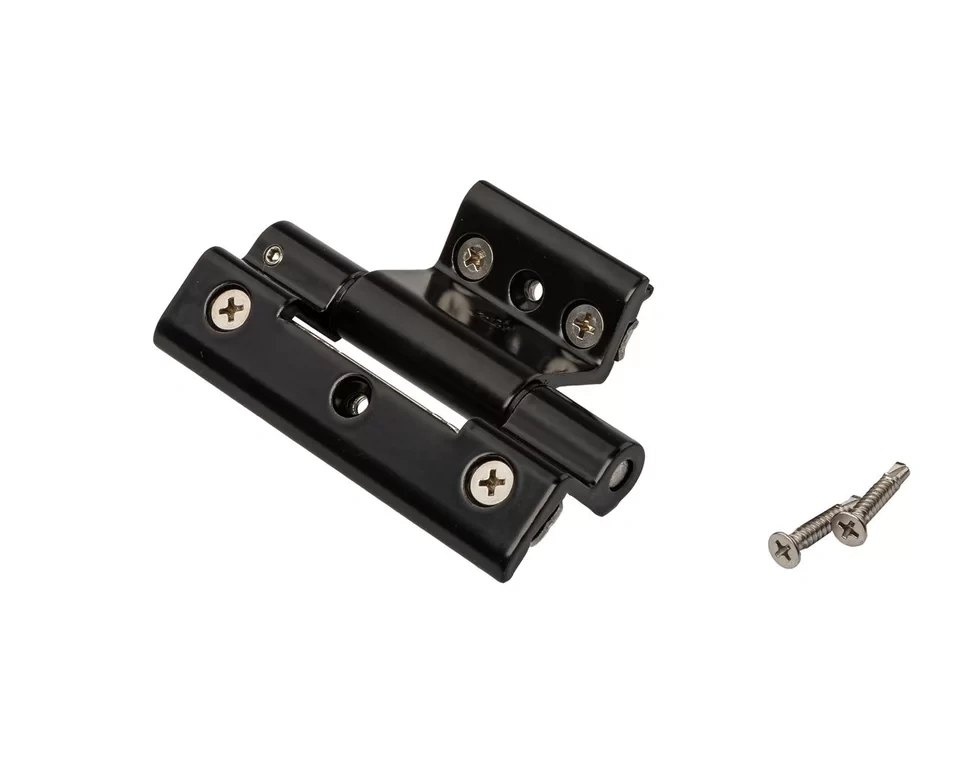

Петля поворотная оконная, черная неокраш. T1009.06 Петля поворотная оконная, черная
Планка ответная регулируемая неокраш. T1006 Планка ответная регулируемая
Прижим средний поворотной створки со стороны петель неокраш. T1008 Прижим средний поворотной створки со стороны петель
Редуктор под ручку со штифтом 7мм, межосевое расст. 43мм, дорнмасс 12мм неокраш. T1014 Gear_box_T1014.pdf Редуктор под ручку со штифтом 7мм, межосевое расст. 43мм, дорнмасс 12мм

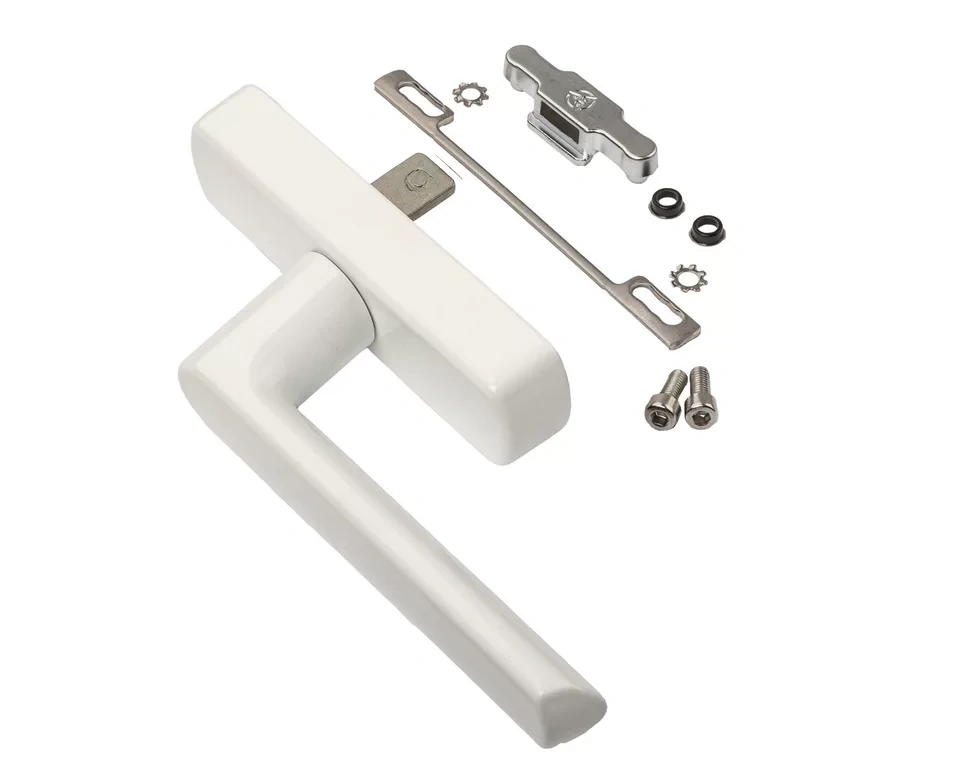

Ручка 3-позиционная T1010 с редуктором, белая белый T1010.07 SZ177.pdf Ручка 3-позиционная T1010 с редуктором, белая
Ручка 3-позиционная T1010 с редуктором, неокраш. неокраш. T1010.02 SZ177.pdf Ручка 3-позиционная T1010 с редуктором, неокраш.
Ручка 3-позиционная T1010 с редуктором, черная черный T1010.06 SZ177.pdf Ручка 3-позиционная T1010 с редуктором, черная
Ручка со штифтом 7мм без розетки T1026, белая белый T1026.07 FZ19.pdf Ручка со штифтом 7мм без розетки T1026, белая
Ручка со штифтом 7мм без розетки T1026, неокраш. неокраш. T1026.02 FZ19.pdf Ручка со штифтом 7мм без розетки T1026, неокраш.
Ручка со штифтом 7мм без розетки T1026, нерж.сталь нерж.сталь T1026.66 FZ19.pdf Ручка со штифтом 7мм без розетки T1026, нерж.сталь
Ручка со штифтом 7мм без розетки T1026, серая серый T1026.43 FZ19.pdf Ручка со штифтом 7мм без розетки T1026, серая
Ручка со штифтом 7мм без розетки T1026, серебр. серебр. T1026.01 FZ19.pdf Ручка со штифтом 7мм без розетки T1026, серебр.
Ручка со штифтом 7мм без розетки T1026, черная черный T1026.06 FZ19.pdf Ручка со штифтом 7мм без розетки T1026, черная

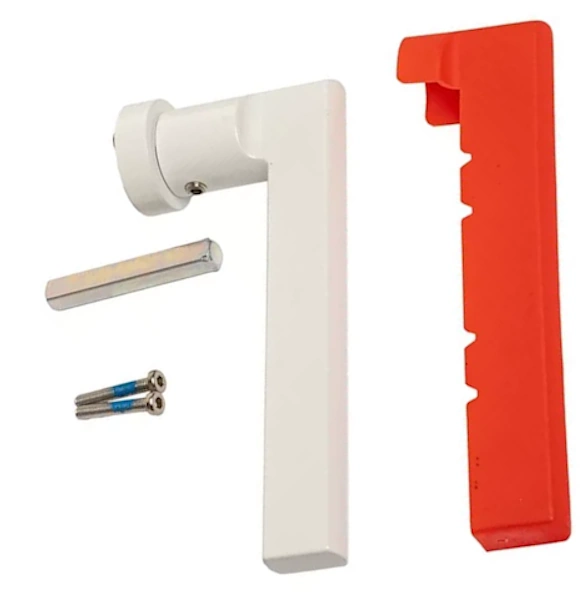

Ручка со штифтом 7мм без розетки T1027, белая белый T1027.07 Ручка со штифтом 7мм без розетки T1027, белая

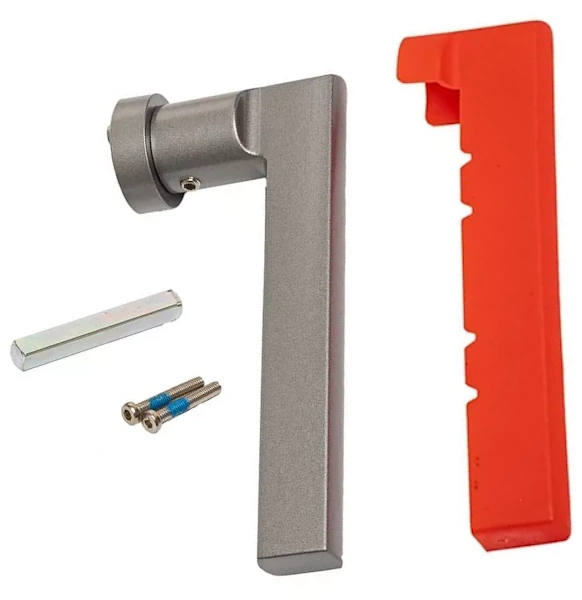

Ручка со штифтом 7мм без розетки T1027, неокраш. неокраш. T1027.02 Ручка со штифтом 7мм без розетки T1027, неокраш.
Ручка со штифтом 7мм без розетки T1027, нерж.сталь нерж.сталь T1027.66 Ручка со штифтом 7мм без розетки T1027, нерж.сталь
Ручка со штифтом 7мм без розетки T1027, серебр. серебр. T1027.01 Ручка со штифтом 7мм без розетки T1027, серебр.
Ручка со штифтом 7мм без розетки T1027, ссерая серый T1027.43 Ручка со штифтом 7мм без розетки T1027, ссерая
Ручка со штифтом 7мм без розетки T1027, черная черный T1027.06 Ручка со штифтом 7мм без розетки T1027, черная

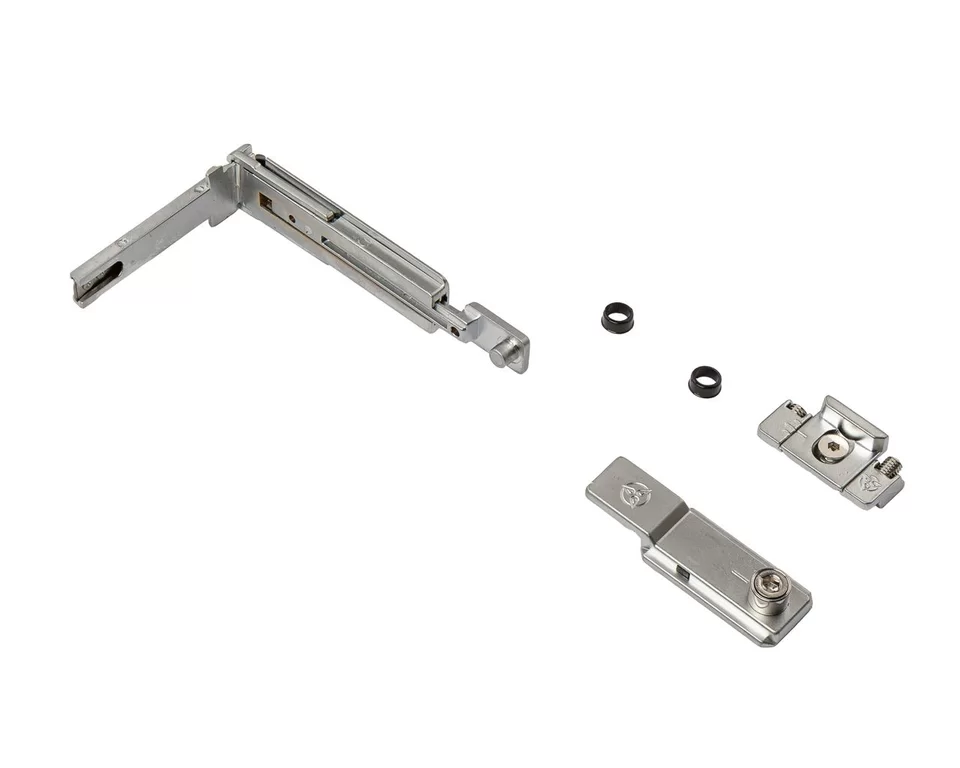

Угловой переключатель дополнительный + доп.цапфа + регул. ответная планка (компле неокраш. T1002 Угловой переключатель дополнительный + доп.цапфа + регул. ответная планка (компле

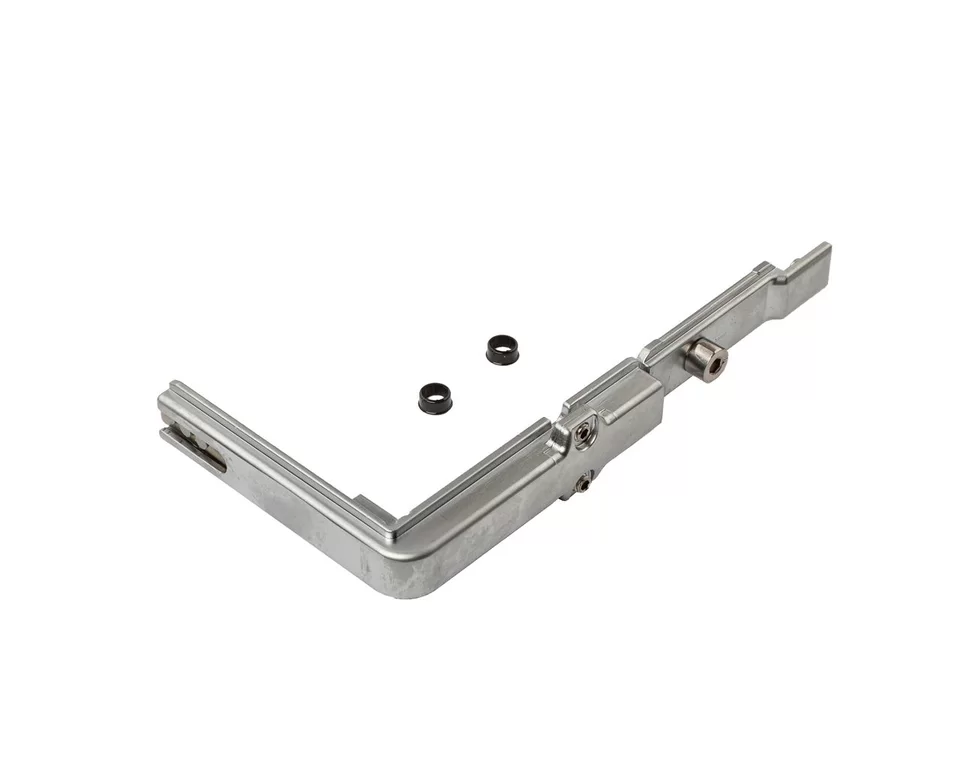

Угловой переключатель с цапфой и без блокиратора неокраш. T1007 Угловой переключатель с цапфой и без блокиратора
Цапфа регулируемая для доп.точки Elementis неокраш. ELM5149 Цапфа регулируемая для доп.точки Elementis
